DOBOT Magician

정밀하고 지능적인 산업용 로봇 수준의 교육용 로봇

DOBOT MAGICIAN이란 무엇일까요?

Dobot Magician은 다기능적 데스크탑 로봇으로 현실적 교육용 로봇입니다. 다양한 end-tools를 적용하여
Dobot Magician은 3D Printing, 레이저 판화, 글쓰기 및 그림 그리기 등 다양한 재미있는 기능을 구현할 수 있습니다.
13개의 탄력적 인터페이스와 20개가 넘는 프로그래밍 언어의 2차 개발키트를 제공함으로써 제안 없는 상상력과 창의력을 개발할 수 있습니다. 완성도 높은 소프트웨어와 하드웨어 디자인으로 DOBOT Magician은 CES2018 혁신상과 2018iF DESIGN상을 수상하였습니다.

  • 3D Printing
  • Laser Engraving
  • Writing & Drawing
  • Handhold Teaching
  • Multiple Extension Ports
  • Graphical Programming
HIGH QUALIFICATION 스탠다드

DOBOT Magician은 CE, RoHS, ERP, FCC, KC, PSE, TELEC등과 같은 메이저 국제 인증을 취득했습니다.

HANDS-ON EXPERIENCE FOR EVERYONE

DOBOT Magician은 저가, 소형 그리고 손쉬운 사용 오퍼레이션을 제공함으로써 학생들에게 스스로 연습하고 배울 수 있는 기회를 제공합니다. 교육의 효율을 극대화할 수 있습니다. DOBOT은 프로그래밍, APP, Bluetooth, WiFi, 마우스 및 다른 장치로 제어 가능 합니다.

2차개발키트

DOBOT Magician은 13개의 I/O포트, API, 출시된 프로토콜을 이용하여 유저 어플리케이션을 개발할 수 있습니다.
개발은 여러가지의 프로그래밍 언어와, ROS, PLC, 마이크로컨트롤러 그리고 Arduino를 이용해서 개발할 수 있습니다.

MULTI-ROBOT COLLABORATION

DOBOT다수의 DOBOT Magician을 같은 디바이스로 제어하여 Multi-Robot Collaboration을 가능케 합니다.

FREE COMBINATION & TRAINING CURRICULUM

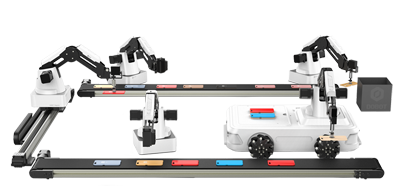

DOBOT Magician은 리니어 레일키트, 컨베이어 벨트키트, 비쥬얼 키트, 크롤러 로봇과 같은 다양한 액세서리와 호환 가능합니다. 또한 이와 관련된 연습용 커리큘럼도 있습니다. 인더스트리4.0, 자동화, PLC등과 같은 교육용 로봇 오픈 플랫폼이 있습니다.

비용 효율이 높은 교육용 ROBOTIC ARM

타당한 금액으로 제공되며 DOBOT Magician은 0.2mm 반복정도를 제공함으로써 실제로 공장에서 사용되는 어플리케이션을 simulate 할 수 있습니다.

  • Robot Training University, Technical School
  • STEM Education Secondary School, Primary School
  • Workshop Workshop, Fab Lab
  • More Shake Hands width the Future

현재까지 DOBOT Magician은 성공적으로 칭화대학교, Shandong 대학교, Sydney대학교 등 많은 교육기관에 적용되었습니다.
그리고 Volswagen, Alibaba, Tencent과 같은 메이저 기업에서도 사내 교육용 목적으로 적용되었습니다.
완성도 높은 소프트웨어와 하드웨어 디자인으로 DOBOT Magician은 CES2018 혁신상과 2018iF DESIGN상을 수상하였습니다.

APPLICATIONS

  • FUJITSU IOTA and Industrial 4.0 Show width DOBOT
    Magicaian at Hannover Messe

  • Volkswagen Uses Dobot Magician in Education
    Production Ling with Siemens PLC

  • Research and Training width DOBOT Magician by
    National institute Technology

  • The Dobot Robot Training Program for Jr.Astronatus

  • Introduction to Industrial Robotics and Underlying
    Algorithms Mathematics by UTS

  • Advanced manufacturing and automation Application
    Case Cazenovia High School

액세서리
컨베이어 벨트키트 (가장 심플한 생산 라인)

Dobot Magician용 컨베이어 벨트 키트는 완성된 생산 라인을 모의 실험할 수 있습니다. 모의 실험을 하면서 컨베이어 속도와 거리를 조정하고 Dobot의 프로그램을 이용하여 센서 등도 적용하여 실험할 수 있습니다. 이와 같은 효율적인 방식을 통하여 굉장히 효과적인 생산 라인의 실험을 할 수 있으며 또한 실제 라인을 구축하기전 실제 라인의 모의 구동도 실험할 수 있습니다.

슬라이딩 레일 키트 (로봇을 더 먼 곳까지 이송)

1미터의 작업 반경은 끝없는 가능성을 제공합니다. Dobot Magician의 작업 반경을 최대한 넓게 사용할 수 있습니다. 이와 같은 액세서리로 넓은 작업 반경에서의 Pick and Place 작업이 가능하며 또한 그림, 글, 레이저 마킹 등 다양한 작업이 가능합니다.

Robot Vision Kit (로봇의 눈)

로봇 비전 키트는 로봇 비전 시스템 개발 키트의 기본적인 하드웨어 플랫폼입니다. 이 비전키트를 이용하여 자동화 라인에서 어떤 방식으로 비전과 로봇을 조합하여 사용하는지 배우고 적용해 볼 수 있습니다. 이 시스템을 통해서 사용자는 비전에 대하여 공부하고 인공지는 알고리즘도 배울 수 있으며 산업에 적용될 수 있는 비전 시스템도 개발할 수 있습니다.

SPEC
Specifictions
축
4
Payload
500g
최대범위
320mm
반복정도
0.2mm
통신
USB / WIFI / Bluetooth
Power Supply
100 V - 240 V , 50/60 HZ
Power In
12 V / 7A DC
소비량
60W Max
사용 온도
-10°C - 60°C
Axis Movement
  • Axis
  • Joint 1 base
  • Joint 2 rear arm
  • Joint 3 forearm
  • Joint 4 rotation servo
  • Range
  • -90° to + 90°
  • 0° to +85°
  • -10° to +95°
  • +90° to -90°
  • Max Speed (250g workload)
  • 320° / s
  • 320° / s
  • 320° / s
  • 480° / s
Physical
중량
3.4KG
총 중량(스탠다드 Version)
7.2KG
총 중량 (교육용 Version)
8.0KG
베이스 크기 (Footprint)
158mm × 158mm
재질
Aluminum Alloy 6061, ABS Engineering Plastic
제어
Dobot Integrated Controller
로붓 취부
Desktop
포장 사이즈 (L × W × H)
330mm x 325mm x 410mm
포장 스탠다드용 Version (L × W × H)
380mm x 385mm x 480mm
Applications
  • 소프트웨어
    DobotStudio, Repetier Host, GrblController3.6, DobotBlockly (Visual Programing editor)
  • SDK
    (소프트웨어 개발키트)
    Communication Protocol, Dobot Program Library
  • Extensible I/O
    Interfaces
    1. 1. I/O × 10 (Configurable as Analog Input or PWM Output)
    2. 2. Controllable 12V Power output × 4
    3. 3. Communication Interface (UART, Reset, Stop, 12V, 5V and two I/O included)
    4. 4. Stepper × 2
End effectors
  • 3D 프린터 키드
    최대 인쇄 사이즈(L × W × H)
    150 mm ×150 mm × 150mm (MAX)
    3D 프린팅 재질
    PLA
    Resolution
    0.1mm
  • 레이저
    소비 전력
    500mw
    Type
    405nm ( Blue laser )
    Power
    12V , TTL trigger ( With PWM Driver )
  • 펜 홀더
    펜 지름
    10mm
  • 진공 흡입 컵
    진공 흡입 컵
    20mm
    압력
    -35 Kpa
  • 그리퍼
    범위
    27.5mm
    구동타입
    Pneumatic
    Force
    8N
Plan & Shipping List
  • Basic plan
  • advanced Educational Plan
Items Contents
1. Dobot Magician Robot Arm | USB Cable | Power Adapter
2. Vacuum pump Kit ( Share JOINT 4 ) Air Pump Kit | M1 Hexagon Wrench
3. Gripper Gripper
4. Writing and Drawing Kit Writing and Drawing Kit ( Pen holder & Pen )
5. 3D Printing Kit Extruder | Hot End | Printing Filament : PLA ( 100g/35m ) |
Aluminiumlplate / Glass | Masking Tape
6. Other Accessories User Manual | Pamphlets | Calibration Paper
